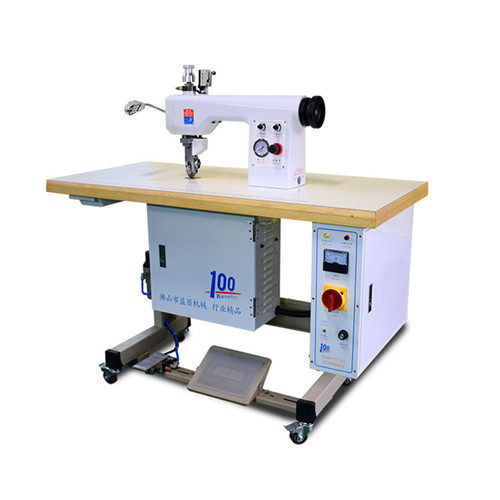

超聲波花邊機結構

超聲波花邊機結構包括超聲波發生器、超聲波振子、超聲波變幅杆、超聲波花輪等等，整機共由38個部件組成。

1. 超聲波發生器（發振箱）：產生超聲波能量。

2. 自動或檢測開關：選擇自動執行超聲波發射或手動檢測超聲波發射。

3. 功率調節旋鈕：調整超音波輸出功率之大小。

4. 頻率調整螺絲：調整電氣的諧振頻率，與機械之振動係統相匹配。打開發振箱門可進行調整操作。

5. 電源開關：機器的總電源開關。

6. 電流表：空載時，表示焊頭諧振的程度（指針越低越好，視焊頭與輸出段數而異，通常在0.5～1A之間）。負載時，表示輸出功率之大小（視工作物而定）。

7. 過載指示燈: 檢測超聲波是否過載，過載時燈亮。

8. 電源指示燈：檢測機台是否通電，通電時燈亮。

9. 鎖緊手柄：鬆開手柄讓機頭部組移動，移動到所需位置再鎖緊。

10. 機頭位置調整螺杆：鎖緊手柄鬆開後，用六角匙旋轉實現機頭的移動。

11. （下壓）調壓閥：調節花輪對布料施加的壓力大小。

12. （下壓）壓力表：顯示花輪對布料施加的壓力大小。

13. 下模速度：控製焊頭轉速。

14. 花輪速度：控製花輪轉速。

15. 金屬感應器：花輪每次上升後自動複位（起始狀態的複位）。

16. 行程開關：控製花輪升降行程。

17. 下降調整螺帽A：花輪氣缸行程調整後，以此螺帽固定之，防止其行程變動。

18. 下降調整螺帽B：此調整螺帽之功能乃調整花輪升降氣缸的下止點，順時針旋轉花輪之下止點上升，逆時針旋轉時花輪之下止點下移。

19. 花輪升降氣缸：切換腳踏閥板的方向，可改變花輪的升降。

20. 下降速度調節閥：調節氣缸下降時的速度，調好後鎖緊其螺母。

21. 花輪架：換裝花輪時，必須取下外花輪架，其功用是固定花輪。

 注意：A.裝上花輪時先旋轉花輪之孔是否與齒輪銷對準入槽。

 B.鎖上外花輪架時，先讓齒輪軸與其它齒輪配合。

22. 花輪：換裝各種不同花輪，能切割出所需要之花紋，換裝花輪時，須先檢查紙帶滑出所切割、切孔是否平均，否則需調整外花輪架，使其平均，並確定花輪是否裝妥及鎖緊。

23. 花輪水平調節器：調節花輪的水平及傾斜的角度需要，同時可利用裏麵的旋轉器推出軸承以減少花輪的間隙，使花輪不會左右擺動，每次更換新花輪時請先將旋轉器退到最後，軸承退到最後，再配合花輪厚度作調節。

24. 焊頭（HORN）：傳輸超音波發射的能量，達到切割工作物之目的。

25. 超聲波變幅杆（CONE）：連接超音波焊頭（HORN）及振動子以傳輸超音波能量。

26. 變幅杆固定上套環：固定及鎖緊變幅杆。

27. 變幅杆固定下套環：固定及鎖緊變幅杆。

28. 墊圈：在固定下套環內，防止超聲波變幅杆（CONE）上下固定套環產生共振。

29. 焊頭高度及水平調整螺絲：調整超音波焊頭（HORN）之高度及水平麵。

30. 超聲波振子：將電能轉換為機械能。

31. 碳棒座：固定導電的碳刷，將電傳至振動子，220V高壓，請勿碰觸。維護時關閉電源，定期用砂布清潔碳刷和銅環的積碳，以便保持電流傳導順暢。又碳刷為消耗品，若無法導電，請檢查是否還有碳刷。

32. 上升速度調節閥：旋轉其螺杆可調節氣缸上升時的速度，調好後需鎖緊其螺母。

33. 腳踏氣動閥：控製花輪升降氣缸之上下，往後踏氣缸向上，往前踏氣缸向下。

34. 腳踏開關：控製馬達運轉及超音波之發射。

35. 焊頭轉動馬達：經由同步帶轉動焊頭。

36. 花輪轉動馬達：經由轉動係統帶動花輪。

37. 下傳動輪：連接馬達與花輪之傳動係統。

38. 過濾調壓閥（總氣壓）：調節總氣壓，直接影響氣缸上升之氣壓，以及濾除壓縮

空氣內雜質與水份，濾杯內若有積水，請拆下清除之。
