超聲波焊切機各部名稱及功能

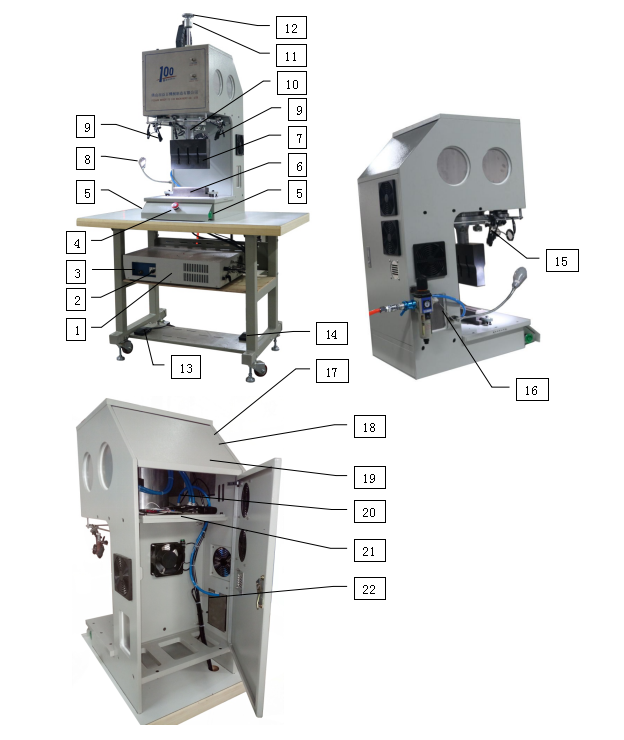

超聲波焊切機各部名稱及功能：

1. 超聲波發生器（發振箱）：產生超聲波能量。

2. 功率檔位：有1、2、3檔，超聲波焊頭發振時，視電流高低而調整所需的檔位。

3. 頻率調整螺絲：調整電氣的諧振頻率，與機械之振動係統相匹配。

4. 急停按鈕：當工作中出現意外時，按急停按鈕機器立刻停止工作。

5. 啟動按鈕：雙手啟動控製氣缸使焊頭升降。

6. 下模具：加工產品所用的切刀、花形刀模等，更換不同的模具可以加工不同的產品。

7. 焊頭（HORN）：傳輸超音波發射的能量，達到切割工作物之目的。

8. 照明燈：提供工作環境的照明。

9. 紅外線：產品的定位放置。

10. 超聲波振子：將電能轉換為機械能。

11. 可調螺套：調整焊頭升降的下止點，順時針旋轉時焊頭的下止點上升，逆時針旋轉時焊頭的下止點下移。

12. 手輪式鎖緊螺母：焊頭升降行程調整後，以此螺帽鎖緊固定，防止其行程變動。

13. 吹氣腳踏開關：打孔模加工時用於吹走廢料。（機器配備功能）

14. 啟動腳踏開關：控製氣缸使焊頭升降。

15. 焊頭水平調整螺絲：調較此螺絲使焊頭與下模具水平吻合。

16. 調壓過濾器：機器動作之氣源，直接影響氣缸上升的氣壓，濾除壓縮空氣內雜質與水份，濾杯內若有積水，請拆下清除之。

17. 氣缸升降電磁閥：控製氣缸的通斷氣使氣缸上升或下降。

18. 小型變壓器1：吹氣電磁閥電源，AC220V轉換為12V。（機器配備功能）

19. 小型變壓器2：紅外線電源，AC220V轉換為5V。

20. 吹氣開關：打孔模加工時打開此開關。（機器配備功能）

21. 散熱風扇：振子焊頭吹風散熱。

22. 吹氣電磁閥：控製打孔模具的吹氣。（機器配備功能）
