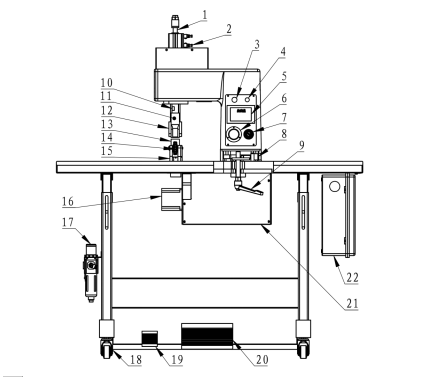

超聲波下滾機機器各部名稱及功能

1.焊頭升降氣缸：控製超聲波焊頭的升降。尾端螺旋調整氣缸的下止點，順時針

旋轉焊頭之下止點上升，逆時針旋轉時焊頭之下止點下移。焊頭氣缸行程調整後，

鎖緊上端螺帽，防止其行程變動。

2.調速閥：調節焊頭升降的速度。

3.花輪調速：控製花輪轉速。

4.電源開關：機器總電源開關。

5.觸摸屏：設置機器各種參數。

(1)掃頻：頻率追蹤器；

(2)調模：調試模具;

(3)自動：正常工作狀態；

(4)音波測試：測焊頭，是否在工作範圍；

(5)清零:產量數字清零；

(6)複位：回複初始狀態。

(7)延遲時間：延遲多長時間發出超聲波。

(8)焊接時間：振子發出超聲波多長時間。

(9)冷卻時間：發超聲波停止後用多長固化時間。

(10)振落：一開始就發振。

(11)振幅：超聲波波動幅度大小。

6.（下壓）壓力表：顯示焊頭對布料施加的壓力大小。

7.（下壓）調壓閥：調節焊頭對布料施加的壓力大小。

8.機頭位移螺絲：調節此螺絲可以實現機頭部組的左右移位。

9.機頭鎖緊手柄：手柄螺絲把機頭部組鎖緊固定。

10.超聲波振子：將電能轉換為機械能。

11.焊頭：傳輸超音波發射的能量，達到切斷和熔接工作物之目的。

12.布料壓輪：加工時將產品壓住帶動。

13.布料帶動輪：加工時將產品帶動。

14.花輪：換裝各種不同花輪，能切割出所需要之花紋。換裝花輪時，先用紙帶滑出

檢查所切割、焊紋是否均勻，否則調整花輪架，使其均勻，並鎖緊固定。

15.花輪架：安裝固定花輪和布料帶動輪。

16.電機：布料帶動輪的傳動。

17.調壓過濾器：調節機器使用的氣壓，並濾除壓縮空氣的雜質與水份，濾杯內若有

積水，請拆下清除。

18.帶刹車腳輪：方便機器的移動。

19.氣動腳踏閥：控製焊頭升降氣缸之上下，往後踏氣缸向上，往前踏氣缸向下。

20.腳踏開關：控製馬達運轉及超音波之發射。

21.電箱：安裝控製機器的電器。

22.超聲波發生器（發振箱）：產生超聲波能量。
