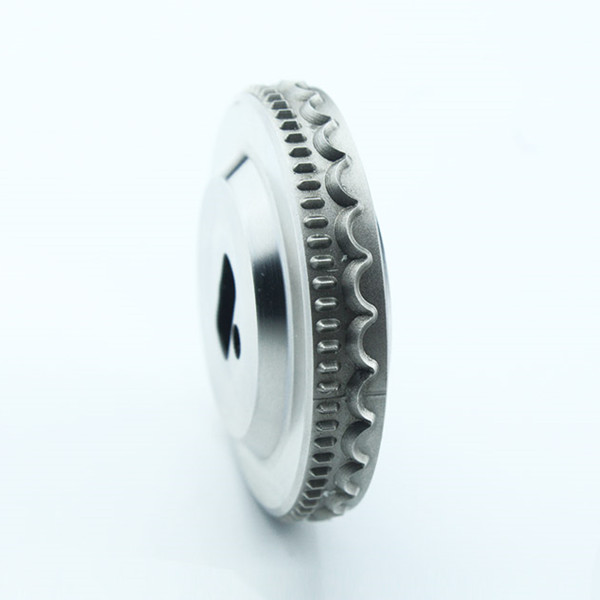

超聲波花邊機花輪模具硬度問題（tí）

目（mù）前來說,超聲波花邊（biān）機的花輪（lún）模具按其表麵硬度分兩大類（lèi）:高硬度類和（hé）無硬度類。

高硬（yìng）度類是指與模具超聲波幅杆在相對運動中有直接接觸,則發生磨損,例如超聲波花邊機（jī）配用的模具。因為用於切割、穿孔（kǒng）的超聲波變幅杆表麵硬度達（dá）到HRC60，如果模具表麵硬度大於（yú）HRC60，就會磨（mó）損變幅杆的表麵，這種做法是（shì）不經濟的；如果模具表麵硬度偏（piān）低，模具就易損，也影響生產效率，所以模具表麵硬度應掌握在稍低於HRC60。

這種模具加工有兩種工藝，先淬後做（zuò），或先做後淬。“先做（zuò）後淬”是指金屬加工在前，熱處理淬火在後（hòu）。這種工藝必須考慮淬（cuì）火變形。一般超聲波花邊機（jī）模具就是采（cǎi）用這種工藝。“先淬後做”是指（zhǐ）熱處理淬火在前，金屬加工在後。這（zhè）種工藝可以保證加工不變（biàn）形。超聲波平板式衣（yī）領機模具就是采用這種工藝。

低硬度類指模具與（yǔ）超（chāo）聲波變幅（fú）杆表麵無直接接觸，中間（jiān）永遠隔著布料。如超聲波縫綻機模具就是這一類，該機在複合麵料時，模具與變幅杆之間永遠隔著布料，這種模具就不需要很高的表麵硬度。這類模具是將厚壁無縫鋼管通過腐蝕法完（wán）成的（de），一般工藝如下：模具柸（bēi）—表麵塗布（bù）感（gǎn）光膠—包（bāo）裹做上了圖案的膠片—強光使之感光—去（qù）除空隙處的感光膠—放入硫酸槽腐蝕—洗淨—表麵鍍硬鉻—磨加工—成品。
