超聲波花邊機的設計圖紙

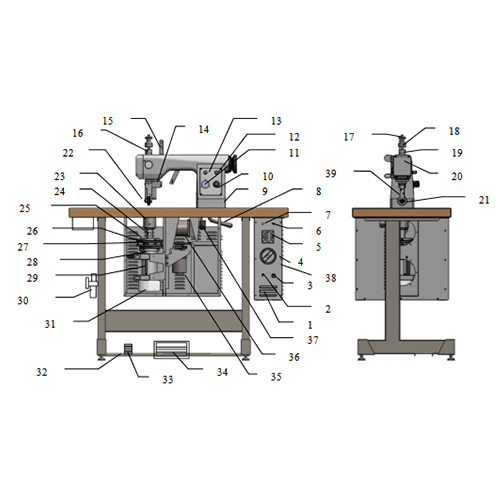

超聲波花邊機各部件

1、超聲波電子箱

2、自動或檢測開關

3、功率調節旋鈕

4、電源開關

5、電流表

6、過載指示燈

7、電源指示燈

8、鎖緊手柄

9、機頭位置調整螺杆

10、（下壓）調壓閥

11、（下壓）壓力表

12、焊頭轉速調節

13、花輪轉速調節

14、金屬感應器

15、行程開關

16、花輪升降氣缸

17、下降調整螺帽A

18、下降調整螺帽B

19、下降速度調節閥

20、機頭端蓋

21、花輪

22、花輪水平調節器

23、焊頭(HORN)

24、超聲波變幅杆（CONE）

25、變幅杆固定上套環

26、變幅杆固定下套環、

27、焊頭高度及水平調整螺絲

28、墊圈

29、超聲波振子

30、過濾調壓閥（總氣壓）

31、碳棒座

32、上升速度調節閥

33、腳踏氣動閥

34、腳踏開關

35、焊頭轉動馬達

36、花輪轉動馬達

37、下傳動輪

38、頻率調整螺絲

39、外花輪架
