超聲波花邊機安裝流程

超聲波花邊機的安裝流程如下：

1、發振箱的安裝：

⑴ 將發振箱上電源電線接到220V 1P之電源，電源插座一定要有地線腳。

⑵ 機台之輸出電線，插入發振箱之輸出插座並鎖緊。

⑶ 機台之控製電纜，插入發振箱之控製插座並鎖緊。

⑷ 注意：

a、接地線請確實接“地”不可與電源“地線”連接，以防漏電，消除靜電累積。

b、安裝前必須確定電源是關的及機台上的電源開關置於OFF狀態。

c、發振箱重約20Kg, 維修搬運時請小心。

2．花輪裝卸

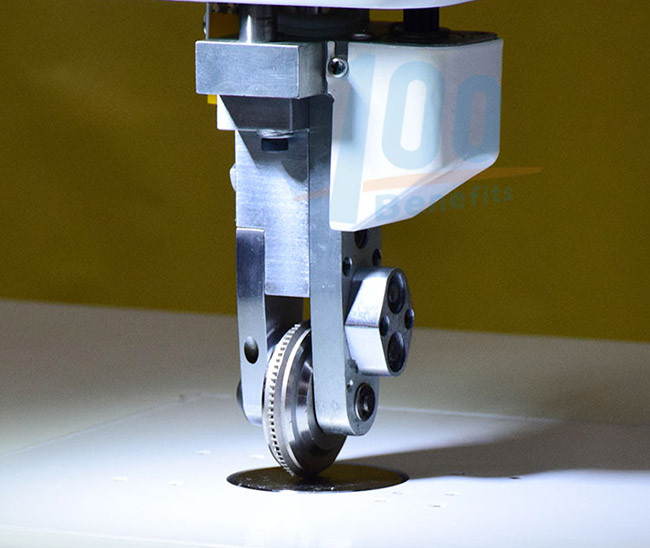

⑴ 按裝花輪時,須把花輪架置於上升位置,再裝上花輪,旋轉花輪使花輪端麵之軸與傳動同步輪之孔配合,再將外花輪架裝上,並鎖緊扳手螺絲,即可把花輪放下,打開電源試轉紙帶滑出之切割\切孔是否平均（jun1）、如未能達到均勻時,表示花輪與HORN沒有保持水平,此時擊破做花輪水平調整之動作。

⑵ 花輪水平調整之程序：

a、視情況轉動旋鈕，可改變花輪的水平度。

b、水平調整完成後，請以六角板手固定螺絲鎖緊，防止水平度因超音波之振動而變化。

c、拆卸花輪時，改變腳踏閥方向，使花輪架上升，鬆開外花輪架板手螺絲即可拆卸花輪。

3．焊頭HORN的拆裝：

拆卸焊頭（HORN）時先使花輪升降氣缸向上後，將外花輪架及花輪拆下，再以固定板手夾住變幅杆（CONE），以焊頭板手，勾住焊頭（HORN），逆時針放鬆即可取下，裝回時反序行之。

注意：（1）焊頭水平度於出廠前已調妥，非經測量發現水平度傾斜，請勿任意調整。

（2）若必要時把量表置於機台上，指針與焊頭平麵接觸，旋轉焊頭，即可測出水平度，再返複調整螺絲，使水平度在0、01mm以下即可。
